1、產品技術說明
本熔煉澆注系統專為小量稀有材料的熔煉與成型定制，可根據用戶要求設計包括熔煉與精煉、除氣、合金化、液面氣體保護、有害氣體排放、液體流動加熱槽、澆鑄與模具、澆注模自動移動等特種要求設計。
根據不同工藝性質，本熔煉澆注系統由：液壓傾倒坩堝熔煉爐、控制系統、排氣爐蓋、加熱轉液流槽、自動澆注勺、模具、自動移動模架、模具、檢測熱電偶、位置傳感器及減速驅動機構等組成。（參見下圖）
2、技術參數
型號 | 坩堝容量 （Kg） | 熔爐功率 (kW) | 額定電壓 （V） | 坩堝尺寸 （mm） | 熔化能力 (Kg/h) | 控制系統與其他 |
BHT-100 | 100 | 30 | 380 | ?650×650 | 30 | 接受定制 |
BHT-200 | 200 | 45 | 380 | ?580×630 | 80 | 接受定制 |
BHT-400 | 400 | 75 | 380 | ?720×700 | 120 | 接受定制 |
BHT-600 | 600 | 120 | 380 | ?780×900 | 180 | 接受定制 |
BHT-800 | 800 | 150 | 380 | ?880×1000 | 260 | 接受定制 |
說明：1、上述坩堝容量與熔化效率以鋁合金標定。2、熔化可選擇電阻加熱或天然氣加熱 | ||||||
3、系統技術特點
3.1、 爐膛與坩堝分區測控溫，爐膛或液體超溫時，系統自動報警。
3.2、熱電偶開路、短路故障自動報警。
3.3、設備工作狀態顯示及指示功能。
3.4、采用新型納米保溫材料復合爐襯，熔爐熱損失小、熔化效率高、節能環保。
3.5、采用國內優質特制碳化硅石墨坩堝，熱傳導快、不污染液體的特點。
3.6、采用K型高品質陶瓷熱電偶，控溫精度在±3℃以內，確保工藝的穩定性。
3.7、采用PID功率調整器加熱控制，有效防止?fàn)t溫的溫度漂移與提高加熱元件的壽命。
3.8、液體在加熱或封閉流槽內流轉液，無氧化及流動性好。
3.9、保護氣熔煉功能，防止過程中接觸空氣對材料產生氧化。
3.10、自動澆注與鑄造臺自動移動、定位停止功能。
3.11、其他相關特殊定制功能。

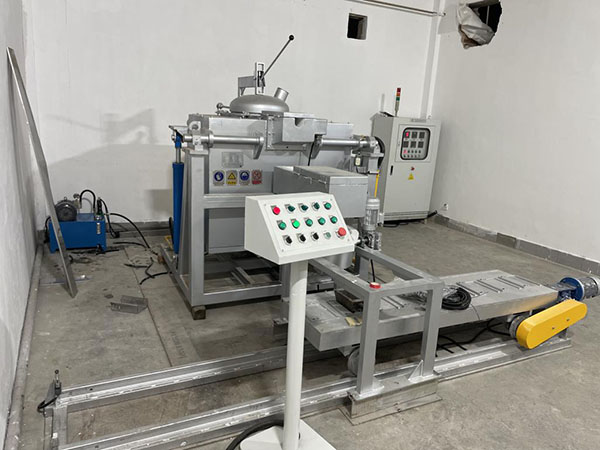

（碲熔煉爐及分體控制系統）

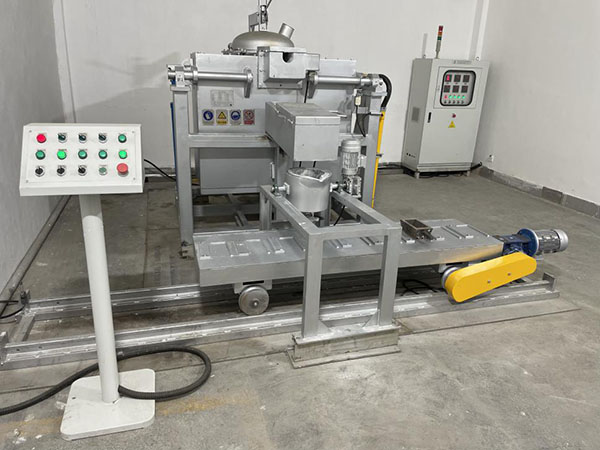

（主控制系統）
