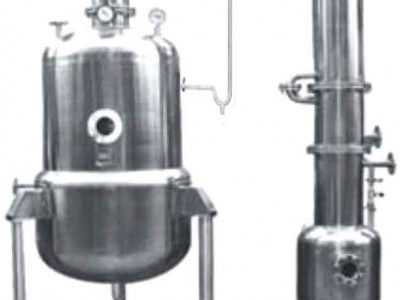

GZG-100型真空減壓濃縮器結構組成:
本設備主要包括濃縮罐、冷凝器、汽液分離器、冷卻器、受液桶五部件，可根據用戶需求選配進料泵、出料泵、冷凝水泵、設備平臺等。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。本設備適用于制藥、食品、化工等行業對料液的濃縮，并且可作為回收酒精和簡單的回流提取之用。設備與物料接觸部分均采用304或316L優質不銹鋼制造，并進行精細拋光，美觀大方，具有良好的耐腐性，并且符合GMP醫藥標準。
主要技術參數：
蒸發能力 kg/h：100(清水)
耗蒸汽量 kg/h ： 25
冷卻水循環量 t/h ： 2（≤32℃）
加熱面積 m2 ：3
冷凝面積 m2 :2
容器類別：常壓
設計壓力MPa：-0.1(內膽)，0.09(夾套)
設計溫度℃：50(內膽)，118(夾套)
工作壓力MPa：-0.09(內膽)，0.085(夾套)
工作溫度℃：55(內膽)，116(夾套)
焊縫系數：0.85
電機功率KW：0.75（25r/min）
夾套設計壓力MPa：0.09(罐體)，-0.1(冷凝器)
